Découvrez la composition des différents kits départ, étage et toit pour système 3CEp garantissant la validation du protocole de sécurité émis par le CNPG.
Composition des kits
Les kits 3CEp Ubbink sont composés de tous les éléments nécessaires à la bonne installation de votre colonne 3CEp. Ubbink se distingue en proposant 3 types de kit permettant le raccordement d’appareils à condensation :
- Kit départ
- Kit étage
- Kit toit
Pour garantir la sécurité et la fiabilité de votre installation, nous vous rappelons qu’il est obligatoire de suivre les étapes du protocole de vérification d’installation du 3CEp du CNPG avant sa mise en route.
Le Bureau d’Études Ubbink se tient à votre disposition pour vous accompagner lors du dimensionnement de votre projet.
La composition des kits suivants est donnée à titre indicatif, certaines peuvent différer en fonction de vos besoins, du nombre d’appareils à raccordés par niveau, de la taille de la colonne 3CEp ou encore de la disposition des chaudières à gaz à condensation.
Kit départ 3CEp
Pour assurer l’évacuation des condensats en pied de colonne et empêcher les fumées de se répandre même en cas d’assèchement, les kit départs 3CEp contiennent tous un siphon à boule.
Vous trouverez aussi dans ce kit les autres éléments pour la base de votre colonne 3CEp permettant de raccorder si nécessaire jusqu’à 2 appareils :
- Support de colonne
- Collier dalle – suspension
- Ou Trépied
- Ou Support mural
- Collecteur
- Té simple de piquage Lg. 1000mm
- Conduit de liaison D80/125 Lg 500mm
- Kit bouchons de maintenance

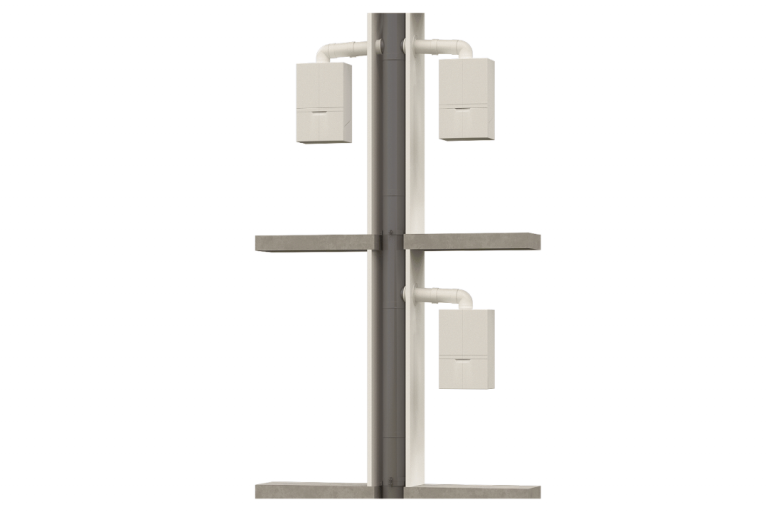

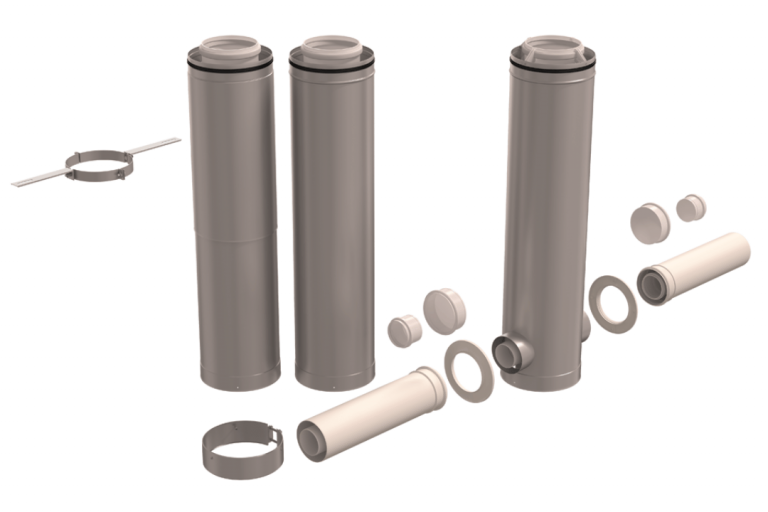

Kit étage 3CEp
Les kits étage permettent, quant à eux, le raccordement des différentes chaudières à condensation remplaçant d’anciennes chaudières à gaz d‘une installation allant jusqu’à 20 appareils. Tout comme le kit départ, ce kit permet lui aussi de raccorder si nécessaire jusqu’à 2 appareils par niveau.
Voici la composition du kit étage pour le raccordement d’un appareil :
- Té simple piquage Lg. 1000mm
- Conduit Lg. 1000mm
- Conduit coulissant Lg. 500-1000mm
- Conduit de liaison D80/125 Lg. 500mm
- Collier support d’étage
- Kit bouchons de maintenance

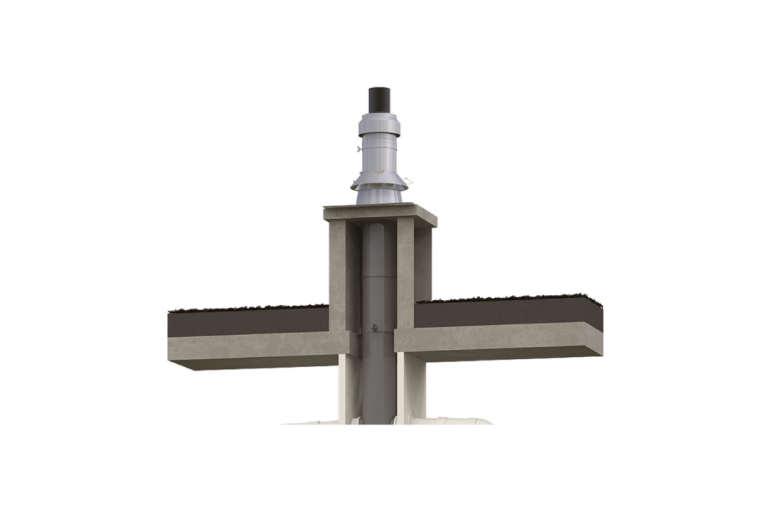

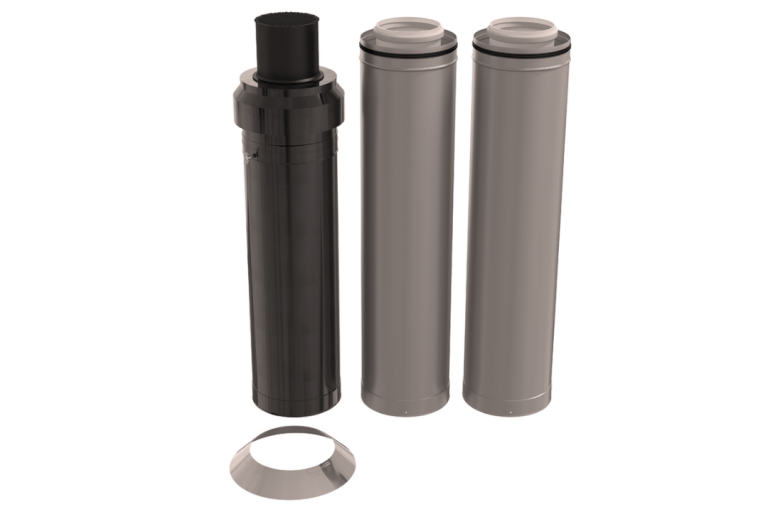

Kit toit 3CEp
Pour garantir les meilleures performances des chaudières à condensation, et assurer l’évacuation des fumées, le kit toit complète votre installation avec un terminal performant :
- Terminal (Inox, Noir, Ocre)
- Collecrette de solin
- Conduit

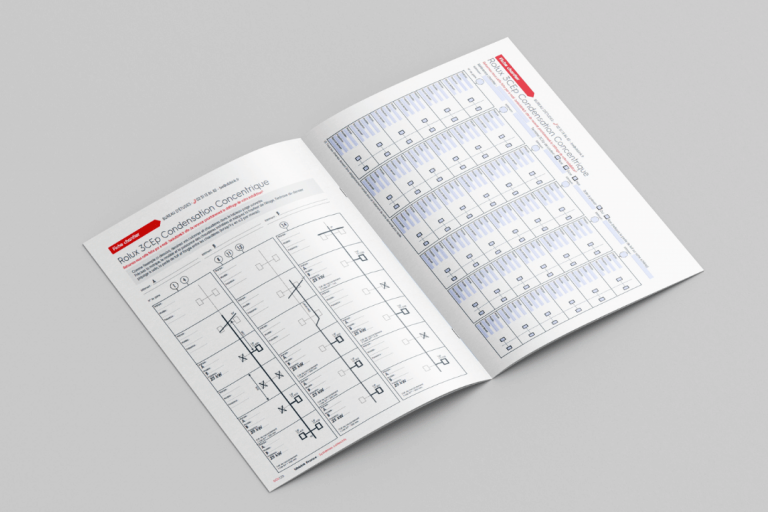

Fiche chantier 3CEp
Afin de planifier votre installation et recevoir votre chiffrage, nous vous invitons à retourner votre fiche chantier complétée au bureau d’études Ubbink à l’adresse suivante : be@ubbink.fr
Une fiche chantier est aussi disponible pour les projets en rénovation de système 3CEp.
